Запорная арматура для АГЗС: клапаны, задвижки, краны — нормы и правила установки

Безопасная и эффективная работа АГЗС невозможна без использования надежной запорной арматуры. Эта категория оборудования включает различные типы клапанов, задвижек и кранов, каждый из которых выполняет строго определённые функции согласно действующим нормативам.

Промышленно-производственный холдинг «ЛПГруп» осуществляет полный комплекс поставок, проектирования и сопровождения по оборудованию для АГЗС, охватывая все стадии жизненного цикла объектов.

Ассортимент и специфика применения запорной арматуры на АГЗС

Запорная арматура:

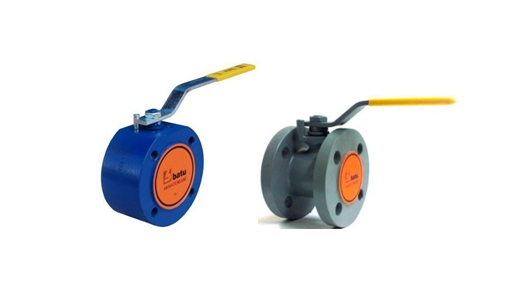

- Краны. Наиболее распространенный тип на АГЗС. Получили широкое распространение благодаря простоте конструкции, надежности и возможности быстрого перекрытия потока поворотом рукоятки на 90 градусов. Идеальны для установки в местах, где требуется частое оперативное отключение участка трубопровода. Обеспечивают высокую степень герметичности в закрытом положении. Их устанавливают на протяжении всего трубопровода от автоцистерны (газовоза) до резервуара, от резервуара до газораздаточных колонок (ГРК). Используются латунные, стальные или чугунные модели.

Предохранительная арматура:

1. Клапаны скоростные и обратные.

В отличие от кранов, клапан работает самостоятельно, не требует поворота рукоятки. Они обеспечивают автоматическое перекрытие трубопровода при аварийных ситуациях. Их устанавливают:

- на трубопроводе у площадки слива (на случай обрыва шланга);

- на трубопроводе к ГРК (для планомерной работы оборудования);

- на трубопроводе у резервуара (обратные клапаны предотвращают слив топлива из трубопровода обратно)

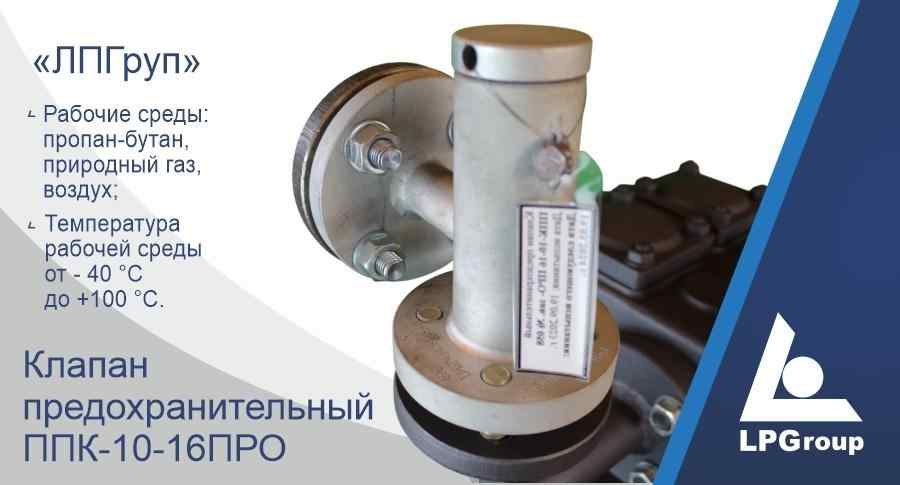

2. Предохранительные клапаны — особая категория, автоматически срабатывающая. Служит для сброса избыточного давления в резервуаре или трубопроводе, предотвращая аварийную ситуацию.

3. Электромагнитные клапаны – важные элементы безопасности. Срабатывают автоматически. Нужен для перекрытия потока рабочей среды либо сброса из трубопровода во избежание аварийной ситуации. Срабатывают от подачи сигнала от щита. Устанавливают:

- у резервуаров;

- на трубопроводе;

Важно понимать, что арматура для АГЗС должна быть специально предназначена для работы с СУГ, с соответствующими допусками по материалам уплотнений и корпусным деталям.

Нормы и правила установки

Установка предохранительной арматуры на АГЗС регулируется СП 156.13130.2014, ГОСТ 9544-2015 и другие, фокусируясь на пожарной безопасности и герметичности. Перед узлами соединения с автоцистернами (АЦ) и резервуарами обязательна запорная арматура.

Краны должны быть смонтированы в системе в положении исключающим чрезмерную нагрузку на корпус детали крепления элементами системы. Присоединение кранов к системе осуществляется следующим образом: крепления крана болтами или к соответствующим фланцам системы. Все элементы системы до монтажа должны быть очищены от загрязнений, сварочной окалины, и других инородных тел. После монтажа всю систему необходимо дополнительно продуть. При проверке герметичности системы необходимо проверить герметичность закрытия и открытия самого крана. Внимание: во избежание гидроударов рукоятку крана поворачивать медленно.
