Системы измерения уровня топлива в резервуарах: виды уровнемеров, принцип работы
Эффективный контроль за расходом и хранением горюче-смазочных материалов – одна из ключевых задач для современных промышленных предприятий, логистических компаний и транспортных терминалов. Промышленно-производственный холдинг «ЛПГруп» предлагает своим клиентам специализированные приборы – уровнемеры. Эти устройства предназначены для непрерывного или периодического определения количества жидкости в емкостях.
Основные типы уровнемеров
Это одна из старейших и проверенных временем групп измерительных приборов. Их работа основана на непосредственном контакте с измеряемой средой.
- Измерительные рулетки (метроштоки). Представляют собой специализированную металлическую ленту с нанесенной шкалой. Для измерения оператор вручную опускает рулетку в замерную трубу резервуара до момента касания дна, а затем извлекает ее, определяя уровень по следу горючего.

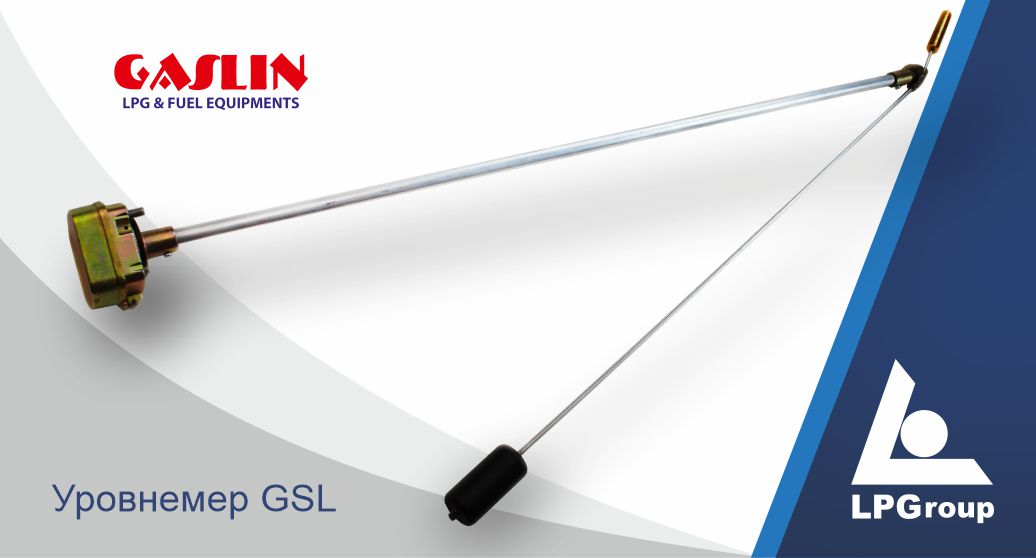

- Поплавковые уровнемеры. Принцип их действия основан на отслеживании положения поплавка, который всегда находится на поверхности жидкости. Изменение уровня передается на механический указатель или преобразуется в электрический сигнал. Такие системы надежны, но их механические компоненты могут быть чувствительны к загрязнению и образованию парафиновых отложений на некоторых видах дизельного топлива.
2. Гидростатические уровнемеры
Данный тип приборов пользуется заслуженной популярностью благодаря своей простоте, надежности и возможности встраивания в системы автоматизированного контроля. Принцип их работы основан на законе Паскаля – они измеряют давление столба жидкости в резервуаре.
Принцип работы. Датчик, установленный в нижней части емкости, непрерывно измеряет давление, создаваемое нефтепродуктом. Поскольку плотность жидкости является известной и относительно постоянной величиной, микропроцессор прибора легко пересчитывает величину давления в высоту столба, а затем – в объем топлива.
3. Переносные электронные уровнемеры
Эта категория приборов представляет собой мобильные решения для оперативного контроля и проведения инвентаризаций. Они идеально подходят для ситуаций, когда не требуется постоянный мониторинг, или когда парк техники/количество резервуаров велико и оснащение каждого стационарной системой экономически нецелесообразно.
Наиболее распространены два типа.
- Ультразвуковые. Прибор размещается на горловине резервуара и посылает ультразвуковой импульс в направлении поверхности топлива. Отраженный сигнал возвращается к датчику, и электроника, зная скорость звука, вычисляет расстояние до жидкости. Разность между высотой резервуара и этим расстоянием дает искомый уровень.
- Дипперные (зондовые). В основе лежит измерительная катушка с намотанным проводом, на конце которого закреплен зонд. При опускании зонда в резервуар, в момент касания поверхности топлива (являющейся электропроводящей) замыкается электрическая цепь. Система фиксирует длину размотанного провода, что и соответствует уровню.
Выбор правильных уровнемеров и их грамотная интеграция в общую систему управления запасами – залог минимизации потерь, предотвращения аварий и достижения максимальной финансовой эффективности. «ЛПГруп», объединяя в своих возможностях производство, поставки, проектирование, монтаж и сервис, предоставляет клиентам уникальную возможность решать эти задачи комплексно и с высоким уровнем ответственности, достигая поставленных целей с оптимальным использованием ресурсов.
