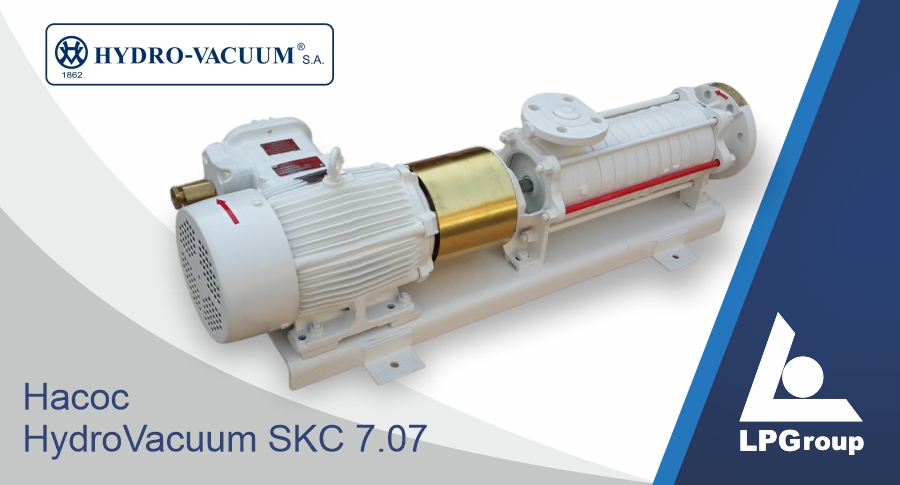

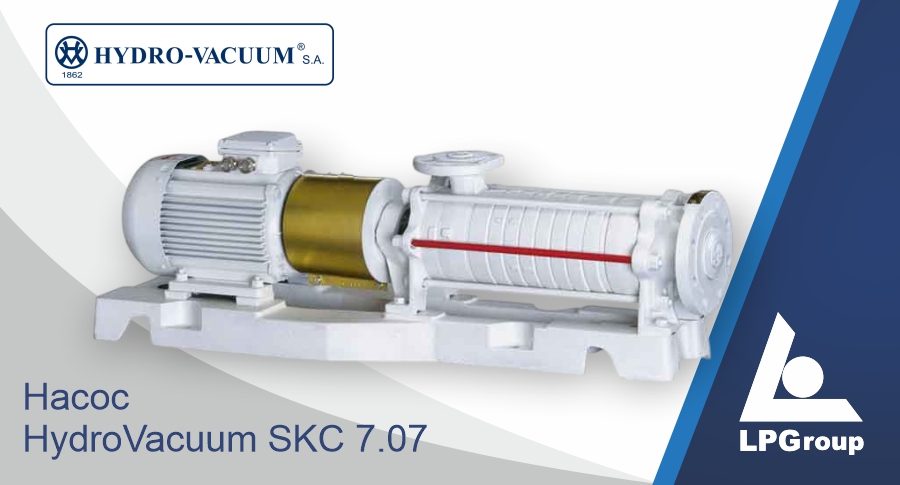

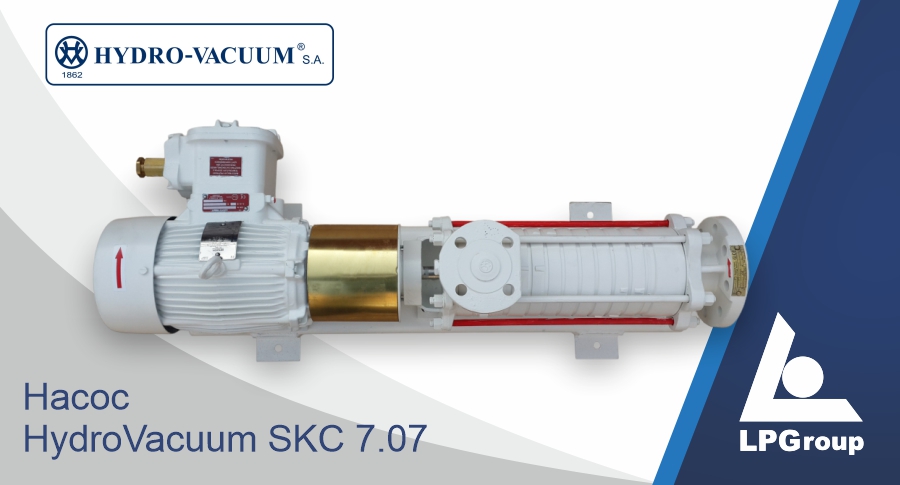

ЦИРКУЛЯЦИОННЫЙ НАСОС 1, Насос HydroVacuum SKC 7.07

  • Производитель: HydroVacuum
  • Применение: СУГ
  • Исполнение: Насос
  • Производительность: 175-334 л/мин
  • Тип насоса: Циркуляционный
Цена: По запросу
ЦИРКУЛЯЦИОННЫЙ НАСОС 1, Насос HydroVacuum SKC 7.07
  • Лопастные циркуляционные насосы с обходным каналом и центробежным ротором перед первой ступенью служат для перекачки жидкостей в пределах коррозионной стойкости материалов, примененных в их конструкции, содержащих неабразивные твердые частицы размером до 0,5 мм в небольших количествах.

    Насос SKC предназначен для работы с притоком или как нормально всасывающий насос, после предварительной установки обратного клапана на всасывающем трубопроводе и безусловно необходимой заливки жидкостью насоса и всасывающей системы.

    Насосы SKC могут перекачивать жидкости с минимальным избытком давления над точкой кипения. Малый антикавитационный запас NPSHr и очень высокая способность всасывания – это особенные преимущества этих насосов. Они предназначены для перекачки нефтяных топлив и смеси сжиженного пропана с бутаном, без доли газовой фазы.

    Конструкция

    Насосы типа SKC на всасывающей стороне имеют осевой вход увеличенного диаметра, а на нагнетательной стороне выход, выведенный вертикально вверх. Перед первой ступенью со всасывающей стороны применён центробежный ротор и направляющий аппарат. Ступени насоса являются типичными ступенями циркуляционного насоса с обходными каналами и открытыми роторами. В насосах с нагнетательной стороны установлены шарикоподшипник и соответствующее уплотнение вала. В зависимости от назначения и рода конструкционного исполнения насоса применяется, в частности, торцовое уплотнение, обеспечивающее полную герметичность.

    Торцевое уплотнение может смазываться и омываться перекачиваемой жидкостью или жидкостью, подведенной снаружи. Для насосов в исполнении LPG применена между ступенями специальная уплотняющая масса LOCTITE-573, а в остальных исполнениях – прокладки толщиной 0,11 мм. Насосы в исполнении LPG подвергаются специальным тестам на герметичность и механическую прочность.

    Качества:

    • гарантируемая многолетняя бесперебойная работа и легкий доступ к запчастям,

    • исполнение индивидуальных требований и приведение изделий в соответствие с потребностями клиентов,

    • постоянный технический надзор и гарантийное и послегарантийное сервисное обслуживание,

    • низкие затраты по закупке и эксплуатации,

    • высокая живучесть в сложных условиях эксплуатации,

    • высокая устойчивость к переменным климатическим условиям, в том числе к работе в крайних температурах окружения,

    • совместная работа с наземными резервуарами.

    Технические требования к гидравлической системе в процессе перекачки жидких углеводородов (сжиженный газ пропан-бутан)

    Для жидких соединений, таких как смесь пропана с бутаном, действуют определённые физические законы. Сжиженный газ пропан-бутан является смесью высших насыщенных углеводородов, отличающихся высокой упругостью паров, зависимой от температуры окружающей среды.

    В нормальных физических условиях (1013 гПа, 20oC) они являются газами тяжелее воздуха (их плотность выше плотности воздуха), при неконтролируемом выделении растилаются у поверхности земли, заполняя любые углубления. Летучая фаза этого газа легко воспламенима и, будучи смешана с воздухом, является очень опасной взрывчатой смесью. Жидкая фаза газа легче воды и, испаряясь, удерживается на поверхности.

    В свободном пространстве переход из жидкой фазы в летучую начинается при температуре -30oC (смесь пропан-бутан в соотношении 50/50). Чтобы удержать смесь пропана с бутаном в жидком состоянии в ходе всего процесса дистрибьюции, а в частности на притоке в ротор первой ступени насоса, давление жидкости должно показывать некоторый избыток давления Ap по отношению к величине, определенной по кривой испарения жидкости.

  • Производительность: 175-334 л/мин

    Напор:260м

    Диаметр патрубков: вход 50, выход 100

    Частота вращения насоса (максимальная):1450 об/мин

    Наличие Предохранительного клапана: нет

    Материал изготовления:

    а) корпус (проточная часть) - чугун

    б) рабочее колесо - бронза

    Размеры (Д*Ш*В): 791*150*160мм

    Масса: 98кг

    Инструкция по эксплуатации /data/uploads/drawing/sk_io-_03_2006_-ru.pdf



    ГРАФИК ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК (давление, производительность)

  • АО Hydro-Vacuum - это крупнейшее польское предприятие насосов и насосных систем, которое существует на рынке более 150 лет. Огромный опыт Hydro-Vacuum в насосной отрасли и динамичное развитие обеспечивает предприятию позицию лидера в производстве насосов в Польше. Основная деятельность компании - это производство насосов и насосных систем, а также литье.

    АО Hydro-Vacuum - это интеллектуальный потенциал и большие производственные мощности. Компания в состоянии удовлетворить комплексные потребности клиентов в области насосов и насосных систем, в частности, в отрасли систем водоснабжения и канализации.



    Ежегодно с производственных линий сходит 70 тыс. шт. насосов и устройств, входящих в состав насосных систем. АО Hydro-Vacuum удовлетворяет потребности более 70% польского рынка промышленных погружных насосов, поставляет 50% всех покупаемых польскими клиентами станций перекачки сточных вод с сепарацией твердых тел. 90% эксплуатируемых насосов для авто газав ? пределах стран СНГ выпущено АО Hydro-Vacuum.

    Развитие современных продуктов, которые удовлетворяют комплексные потребности клиентов, и, следовательно, собственный Отдел исследований и разработок является главным приоритетом АО Hydro-Vacuum. Целью опытно-конструкторских работ предприятия является повышение эффективности производимых насосов, насосных агрегатов и насосных систем, а также расширение ассортимента производимых устройств.

    В отделе B+R и технических консультационных отделах работает около 50 сотрудников, в том числе люди со званиями профессоров и докторов технических наук.

    В их распоряжении находится самое современное компьютерное оборудование и специализированное программное обеспечение, поддерживающее процессы проектирования, в частности, SolidWorks, Numeca, ANSYS, Visual Nastran, Fluent. Разработчики сотрудничают с научными организациями, в том числе, с пятью высшими техническими учебными заведениями. Многие конструкции АО Hydro-Vacuum получили польские и европейские патенты. Инновационная деятельность АО Hydro-Vacuum на протяжении нескольких лет занимает ведущие места в рейтинге польских инновационных фирм, проводимом газетой "Жечпосполита".

    Уже около 20 лет производство на предприятии осуществляется на основе интегрированная система менеджмента качества, окружающей среды и безопасности и гигиены труда (ISO 9001, ISO 14001, PN-N-18001).

    АО Hydro-Vacuum экспортирует свои изделия в более чем 40 стран мира. Продукты АО Hydro-Vacuum находят признание не только у тех, кто занимается обслуживанием водоканализационных сетей, но и среди специалистов насосной отрасли. Среди полученных многочисленных наград стоит перечислить Золотые Медали MTP Познань, Награды Выставки WOD-KAN Быдгощ, Медали Выставки TIWS Кельце.



    Преимущества АО Hydro-Vacuum по сравнению с другими производителями и поставщиками насосов:

    • индивидуальный подход к клиенту,

    • очень гибкая возможность адаптации насосов к специфическим условиям работы,

    • поддержка, оказываемая клиентам техническими консультантами высокого класса, которые приезжают к пользователям, совместно с ними решают проблемы, могут подготовить первые технические концепции, связанные с использованием насосов, а также подготовить предварительные расчеты экономической эффективности предлагаемых решений.

    В 2012 году в АО Hydro-Vacuum в эксплуатацию была передана новая, самая большая в Польше станция испытаний насосов, позволяющая получать параметры и составлять энергетические характеристики, в соответствии с требованиями нормы PN-EN ISO 9905-2006, насосных агрегатов с мощностью двигателей до 2 МВт, производительностью до 8000 м3/ч и высотой подъема до 1600 м. Эта инвестиция является показателем направления развития компании.
