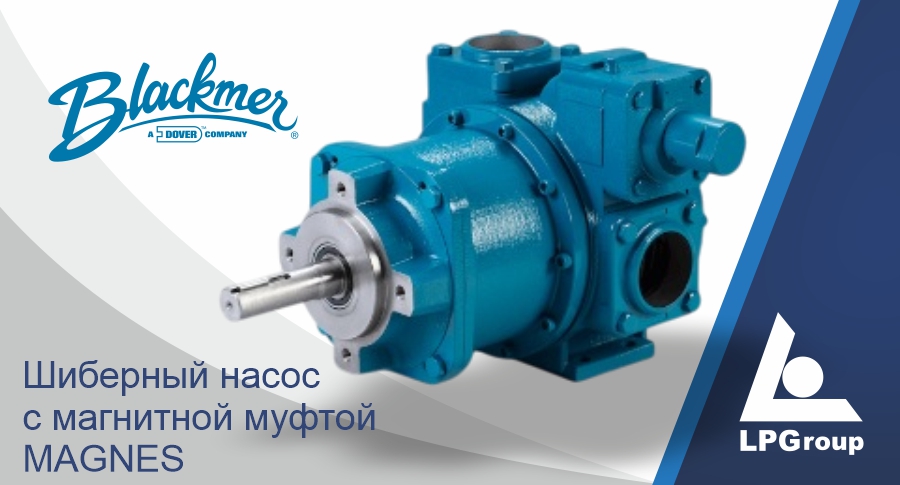

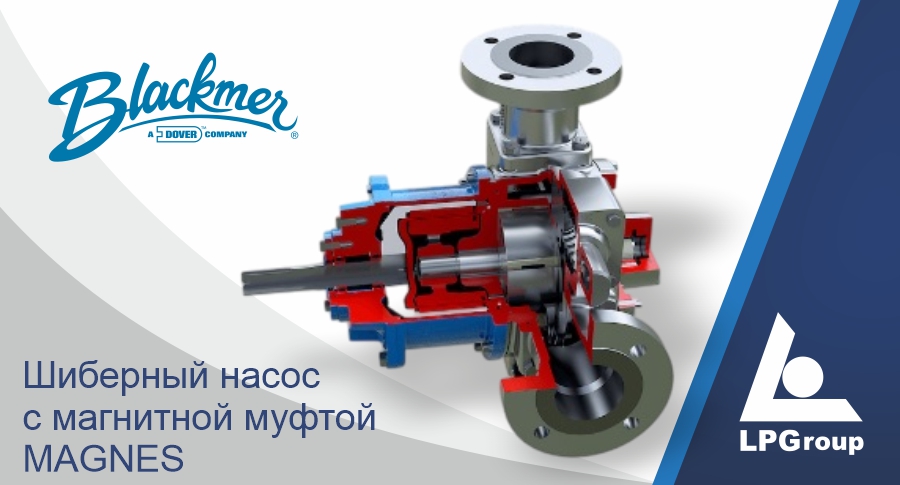

Шиберный насос с магнитной муфтой MAGNES, Blackmer

MAGNES показывает лучшие в своем классе возможности магнитного привода cпреимуществами технологии шиберных насосов.

MAGNES — это герметичный самовсасывающий насос с нулевой утечкой, предназначенный для решения следующих общих проблем с перекачкой:

• Сухой ход

MAGNES использует неметаллические самосмазывающиеся компоненты, которые позволяют насосу работать без жидкости продолжительное время, при этом он не теряет возможность создавать вакуум, освобождать линию от перекачиваемой среды и обеспечивать подъем жидкости до 7,6 м.

• Перекачка твердых частиц

Насосы MAGNES могут эффективно перекачивать жидкости с содержанием взвешенных частиц до 20%, размером до 1/8 дюйма (3,7 мм). Это происходит благодаря тому, что общая конструкция шиберных насосов предполагает поток между лопатками, также MAGNES имеет низкую скорость внутреннего потока, а значит, что частицы не воздействуют на корпус насоса. Это дает преимущество перед другими типами насосов, которые полагаются на высокие внутренние скорости потока(например, центробежные насосы), которые сильно воздействуют на корпус насоса, повреждая его компоненты.

• Работа насоса при низком NPSH

Благодаря исключительно претензионной конструкции, низким внутренним скоростям, самосмазывающимся элементам и открытым внутренним каналам потока, MAGNES может перекачивать смеси с содержанием пара до 20%, производя эффективный нулевой NPSHr.

• Широкий рабочий диапазон

Насосы MAGNES с магнитным приводом обладают прочностью и гибкостью, позволяющими адаптироваться к широкому диапазону рабочих условий при перекачке жидкости в технологических процессах.

Разработанный для выдерживания экстремальных колебаний давления и напора в системе, а также одновременных колебаний расхода, MAGNES обеспечивает непревзойденную эксплуатационную гибкость критически важных систем, в отличии от центробежных насосов, которые настроены на единственную точку максимальной эффективности.

Производительность:

MI3 & MS3: 75 - 284 - 984 л/мин

MI4 & MS4: 757 - 1,968   л/мин

Максимальное Дифференциальное давление:  13,8 бар

Максимальное Рабочее Давление:  15,5 бар

Частота вращения насоса (минимальная):

MI3 & MS3: <640 об/мин

MI4 & MS4: <520  об/мин

Наличие Предохранительного клапана: есть

Материал изготовления:

а) корпус (проточная часть) -

MI3 & MS3: НЖ сталь

MI4 & MS4: Чугун

б) лопатки - композитный материал Duravane/Laminate

Размеры (Д*Ш*В): мм

MI3 & MS3: 535*358*311

MI4 & MS4: 691*471*429

Масса: кг

MI3 & MS3: НЖ сталь=93кг; Чугун=90кг

MI4 & MS4: НЖ сталь=213кг; Чугун=205кг

Чертеж

ГРАФИК ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК (давление, производительность)

Компания Blackmer® является ведущим глобальным поставщиком передовых высококачественных шиберных насосов, центробежных насосов и поршневых газовых компрессоров для безопасной перекачки жидкостей и газов


В 1899 году Роберт Блэкмер (Robert Blackmer) изобрел шиберный насос  и с тех пор компания Blackmer продолжает инновационные традиции развития.

Насосы и компрессоры компании Blackmer помогают клиентам оптимизировать производительность и рентабельность, повышать безопасность и защиту окружающей среды в технологических отраслях, энергетике, военных и морских приложениях по всему миру.

Ориентация на нужды клиентов является основным двигателем всей деятельности компании Blackmer.

Blackmer является производственной компанией в рамках концерна PSG (Dover Company), расположенной в Oakbrook Terrace, штат Иллинойс, США

Типичные области применения насосов Blackmer:
 • Нефтепродукты • Керосин • Безводный аммиак • Этанол • Сырая нефть • Авиационный керосин • Отопление Масла • СПГ/Пропан/Бутан • Природный газ/Метан • Дизельное топливо и Биодизель • Бензин • Смазочные масла • Мазут • Жидкость для очистки дизельных выхлопных газов (DEF)
Кислоты • Растворители • Общие химикаты • Хладагенты • Углекислый газ • Мыло и детергенты • Краски, чернила и покрытия • Жидкие пищевые продукты

Мазут • Трюмные воды • Смазочное масло • Концентрат пленкообразующей пены (AFFF) • JP-5 • Питьевая вода

Во все процессе изготовления продукта компания Blackmer использует исходный металл, располагает собственными литейными предприятиями и новейшей металлургической испытательной лабораторией, что позволяет компании Blackmer соответствовать высочайшим стандартам качества в отрасли.

Преимущества компании Blackmer:
Собственное литейное производство - литейный и ковкий чугун • Компьютеризованное производство (CAM) • Автоматические обрабатывающие центры • Концепция производственных ячеек • Системы управления запасами JIT и Kanban • Практика постоянного повышения качества • Система обеспечения качества сертифицирована по стандарту ISO 9001 • Система управления цепочкой поставщиков

Запатентованные разработки компании Blackmer:
Насос со встроенным механическим уплотнением • Первый объемный насос для СПГ/сжиженного газа • Насосы типов SMVP, SNP, SX и STX из нержавеющей стали, без заедания • Конструкция насосов System One с низким коэффициентом вала L3 / D4 • Запатентованная технология подавления кавитации и шума

За счет присущей им энергетической и механической эффективности объемные шиберные насосы компании Blackmer уникально подходят в качестве производственных решений при внедрении инициатив по экономии энергии. Мы называем это решением Smart Energy™ компании Blackmer
